Homoth VNG 4000

Technische Daten







In der Gleichgewichts-Diagnostik geht HOMOTH mit der Video-Nystagmografie neue Wege. Die Augenbewegungen des Patienten werden durch eine Miniaturkamera als Videobilder aufgezeichnet und in Echtzeit berechnet. Die Darstellung auf dem Monitor beinhaltet die horizontalen und vertikalen Bewegungskomponenten unter Berücksichtigung der Artefakterkennung. Die Kombinationsmaske ist für partielle Freisicht- und Dunkelmessung einsetzbar. Die Bedienerführung ist durch die logischen Menüs derart vereinfacht, dass hierfür keine speziellen Computerkenntnisse erforderlich sind und somit die Vestibularis-Untersuchung problemlos delegiert werden kann.

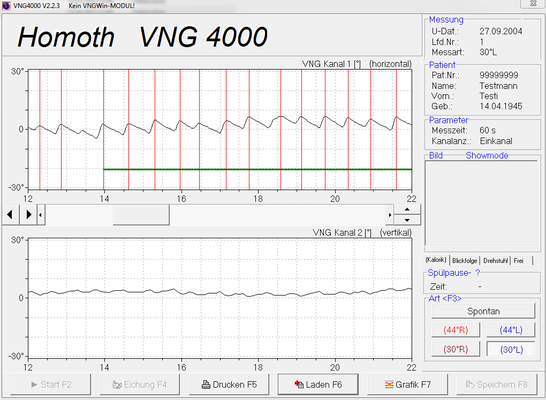

Der gesamte Messablauf lässt sich online in Echtzeit auf dem Monitor verfolgen. Die Auswertung erfolgt auf Tastendruck vollautomatisch. Durch die vielseitigen Darstellungsformen lässt sich allerdings auch eine optimale manuelle Auswertung oder eine Korrektur der automatischen Auswertung durchführen.



Die Einblendung der Normbereiche im Schmetterlingsdiagramm ermöglicht die Zuordnung der Messergebnisse auf einen Blick.



In einem Paradox Datenformat werden alle Messergebnisse platzsparend automatisch auf der Festplatte gespeichert. Die komfortable HOMOTH EDV-Anbindung über GDT und BDT ermöglicht eine problemlose Übergabe der Daten an eine zentrale Patientenverwaltung.



Alle Darstellungsformen lassen sich zur Dokumentation oder für Überweisungen auch als Ausdruck festhalten. Ideale Kombinationsmöglichkeit von VNG und klassischem ENG an einem PC.



 System:





Verfahren:









Signalauflösung:



Abtastrate:



Infrarot Beleuchtung:



Fokussierung:



 Messzeit:



 Auswertung:









Darstellungsformen:











Spgs. Versorgung:



PC - Voraussetzung:









Anbindung an EDV:



 Zubehör:











 Kombinationsmaske für partielle Freisicht- und Dunkelmessung mit Composite

 Adaption an PCI Framegrabber



 Zweikanalmessung mit Echtzeitaufzeichnung und Artefakterkennung Horizontal und vertikal

 1. Spontan-Nystagmus

 2. kalorische Prüfung

 3. Lagerungstest (Zusatz-Software)



0,1 Grad bei 704 x 288 Pixel



50 Hz



950 nm (mit Leistungsbegrenzung nach DIN EN 60825-1)



Einhandbedienung mit kardanischer Aufhängung zur Wahl des Bildausschnitts



voreinstellbar 60, 90, 120, 150 sec



wahlweise manuell oder automatisch mit individueller Korrekturmöglichkeit

1. Erkennung der Schlagrichtung und der Schlagzahl

2. Festlegung der Kulminationsphase

3. Berechnung der Geschwindigkeit der langsamen Phase



1. Nystagmuskurven

2. Lupenfunktion für kleine Nystagmen

3. Streufeld mit Trendlinie der GLPs

4. als Schmetterlingsdiagramm

5. in Tabellenform



12 V= (MSELV)



Pentium PC ab 2 GHz, USB 2.0

Windows XP, 7, 8, 10 (32/64 bit)

freier PCI oder PCIexpress Steckplatz

1 GB Grafikkarte



über BDT und GDT



2 Video-Brillen mit Kabelnetzteil

PCI oder PCIexpress Framegrabber

Fußschalter

Installations CD

Bedienungsanleitung

Gerätebuch














Download
Technische Daten
VNG 4000.pdf
Adobe Acrobat Dokument 372.6 KB
